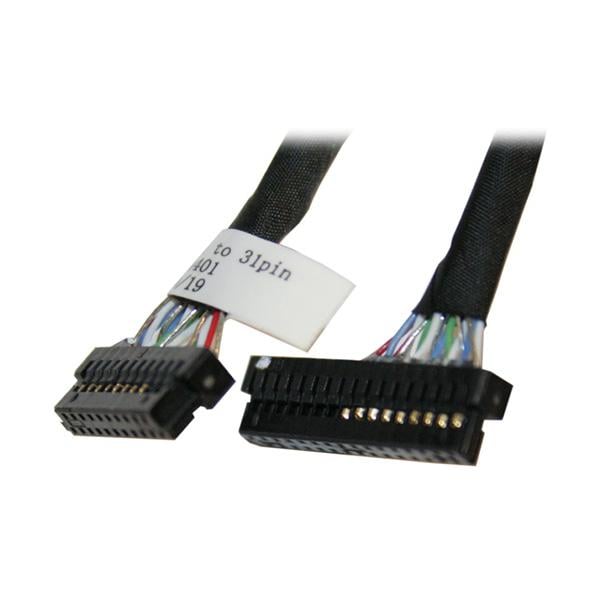

Shuttle ZKUX-CED01 CED01 EDP Cable Adapter

Dit is een interne verbindingskabel voor Shuttle Box-PC's. Je gebruikt hem als je een extra grafische poort in de Box-PC wilt inbouwen. De kabel verbindt de eDP-aansluiting op het moederbord, dat is de aansluiting voor het beeldscherm, met een dochterbord dat een grafische poort levert. Deze adapter is alleen nodig bij bepaalde uitbreidingen, niet standaard bij elke Box-PC. Hij is geschikt voor de modellen BPCWL02 en BPCAL02.

De kabel heeft twee connectoren. Aan de ene kant zit een 31-pins aansluiting voor de eDP-header op het moederbord, aan de andere kant een 21-pins aansluiting voor het dochterbord met de grafische poort. Beide aansluitingen zijn mannelijk en recht uitgevoerd, wat betekent dat de stekkers rechtdoor de kabel verlaten. Het product is zwart van kleur en heeft geen verlichting. Bij levering zit ook een korte installatiehandleiding.
