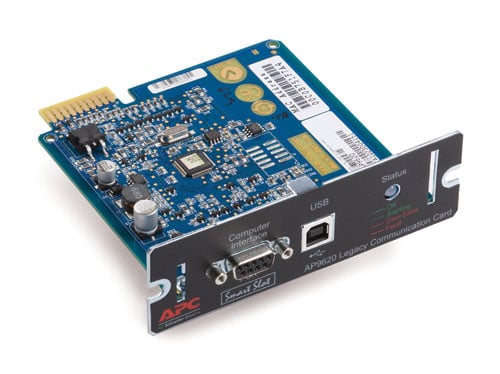

APC AP9620 Legacy Communications SmartSlot Card

Toepassing en functie Voor Smart-UPS-apparaten met het voorvoegsel SURTD*, SMX, SMT en SRT is de mogelijkheid om te communiceren met het historische UPS-Link- of APC-eigen USB-gebruik niet langer beschikbaar. Hoewel de aanbeveling van APC nog steeds gebruik maakt van de nieuwste versie van de UPS-beheeroplossingen van APC, erkennen we dat sommige klanten mogelijk voor andere opties hebben gekozen.

Oplossing Voor de volgende UPS-beheeroplossingen is de Legacy Communications SmartSlot Card (AP9620) vereist: Aangepaste toepassingen met de historische seriële communicatie van UPS-Link maakt gebruik van APC-eigen USB-gebruik Ingebouwde UPS-ondersteuning voor Windows-besturingssystemen maakt gebruik van seriële communicatie APCUPSd (of andere open source-tools) maakt gebruik van seriële communicatie Nieuwere versies van APCUPSd ondersteunen nu Modbus-begrip om met Modbus-compatibele Micro-link-apparaten te praten. Zie APC Application Note #176 voor details over ondersteunde UPS Een besturingssysteem dat niet langer wordt ondersteund door APC's PowerChute Business Edition Aangepaste toepassingen waarvoor een DB9-signaalkabel met enkele pin 3 en pin 6 vereist is OPMERKING: Voor het gebruik van USB-communicatie is de AP9620 niet vereist. Alleen UPS ondersteunt deze functionaliteit. Zie Knowledge Base-artikel FA156602

Compatibiliteit UPS-installaties (die communiceren met het MicroLink-protocol) met de volgende modelvoorvoegsels: SMX (SmartConnect) SMT (SmartConnect) met uitzondering van SMTL-modellen met lithium-ionbatterij SRT (met LCC-firmware v3.0 of hoger) SURTD* *Exclusief Split Phase RT-modellen, aangegeven met een P in het modelnummer

In het onderstaande schema wordt UPS weergegeven op basis van het modelnummer, tenzij anders aangegeven. LCC-compatibiliteitsmatrix Ondersteunde UPS-families/modellen Compatibiliteitsopmerkingen SMT SMX •Compatibiliteit wordt volledig ondersteund •SMTL-modellen met lithium-ionbatterij worden niet ondersteund SRT • Compatibiliteit wordt volledig ondersteund • Vereist LCC-firmwareversie 3.0 of hoger • De communicatie met de ingebouwde NMC gaat verloren SURTD

• Vereist UPS Firmware 5.1 of hoger. Om de versie van uw UPS-firmware te controleren, is toegang tot de seriële poort van de UPS vereist. • Bevat alle variaties voor spanningsconfiguratie en modellen die in alle landen beschikbaar zijn.

•*SURTD split-phase-modellen worden niet ondersteund. Ze worden aangegeven met een P in hun onderdeelnummer, bijvoorbeeld SURTD6000RMXLP3U • SURTD-modellen ondersteunen de USB-poortfunctionaliteit van de AP9620 niet, alleen de DB-9 seriële uitgang. NMM1200RM HTM1200RM FJM1200RM • Compatibiliteit wordt volledig ondersteund.
